I. Especificações Técnicas:

1. Fonte de alimentação: CA 380V
2. Fonte de ar: 5 barras
3. Largura máxima do material: 1000mm
4. Largura mínima da tira: 25 mm
5. Diâmetro máximo de desenrolamento: φ800 mm, 3-eixo em polegadas
6. Diâmetro máximo do rolo: φ300 mm, 3-eixo em polegadas/1-eixo em polegadas
7. Velocidade máxima: 150 metros por minuto
8. Potência do motor: 2,2 kW
Comprimento x Largura x Altura: 1292 x 1523 x 1237

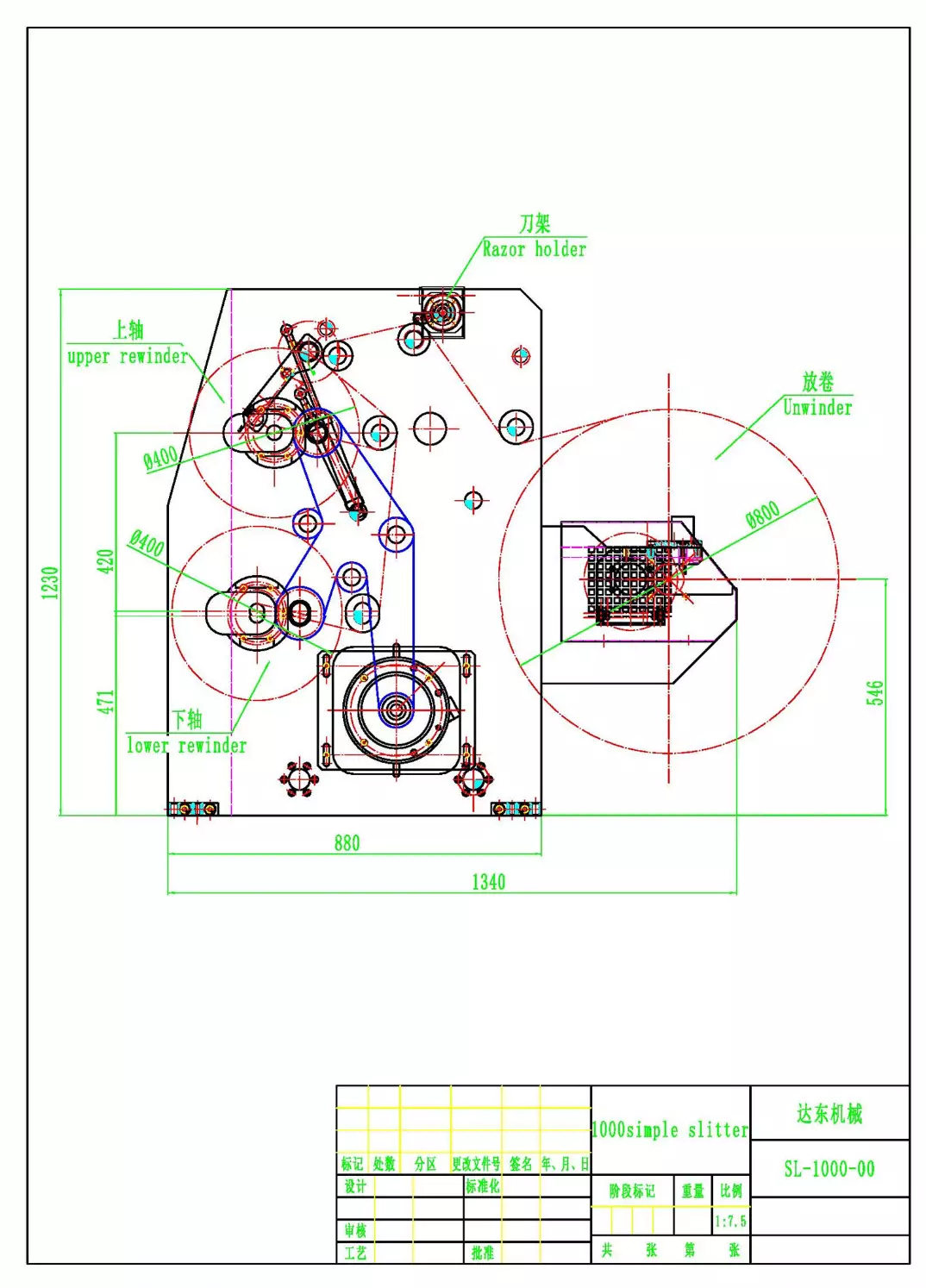

II. Estrutura

1.
   1. Rack: A espessura da placa de aço é de 35 mm.
   2. Desenrolamento: O freio de pó magnético de 5kg controla a tensão de desenrolamento.
   Acessório: 3-polegada de ar-carretel expansível, 1 peça. Nenhum dispositivo de correção de desvio incluído.
   3. Rolos guia: Utilize φRolos guia balanceados dinâmicos e estáticos de 80X1000mm.
   4. Componentes de corte: Método de corte com faca plana: Rolo guia da faca inferior, equipado com 30 cabos de faca.
   5. Coleção: ① Braço-digite carregamento de filme/dispositivo de descarga. ② Rolos coletores superiores e inferiores separados, equipados com: 1-rolos em polegadas: 2 peças, 3-rolos de polegada: 2 peças
   ③ É acionado diretamente por um motor de 2,2KW e a velocidadenão é constante. Torna-se mais rápido à medida que o diâmetro do rolo aumenta.
   ④ O carretel superior está equipado com um ar-rolo de pressão acionado.
   6. Painel de operação: ① No painel, há uma velocidade/controlador de medidor ZX-338 para definir a distância do medidor de parada.
   ② Controlador de tensão manual para desenrolamento.
   7. Elétrica: Use componentes elétricos Schneider.
   8. Pneumático: Utilizando componentes e cilindros de controle pneumático AIRTAC.

3、Principais fornecedores de componentes

1) Parte elétrica

2) Parte mecânica:

3) Parte pneumática:
